浅述液动旋转堰门工作效果

兴淼液动旋转堰门密封座采用铜合金（厚度不小于8mm）制造，所有安装用的紧固体均为不锈钢0Cr19Ni9（304）。

楔块：为达到堰门的止水效果，堰门两侧设置楔块，楔块用铸铁制成。 螺杆设计满足堰门升降的需要，具备足够的强度和稳定性，无弯曲和变形。丝杆由不锈钢420圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，堰门处于关闭位置时，螺纹超出启闭机50mm。

双吊点电动驱动装置通过传动轴与两端的圆锥齿轮减速箱（位于启闭机座上）联结，由圆锥齿轮减速箱同步驱动二螺杆带动堰门升降。电机转速不大于1500r/min，电源供给为380V，50Hz，3相。防护等级IP65，驱动装置选用AUMA、Rotork、SIPOS等国际知名品牌产品，润滑充分，并设有行程控制开关及过力矩保护装置。电动驱动装置的控制装置与机械机构合为一体。

主要结构及工作原理

堰门主要由电动驱动装置、连接杆、圆锥齿轮减速器、机座、螺杆、堰门本体（铜合金密封）护罩等部件组成。

电动堰门≥1800时采用双吊点垂直升降。 1、主要结构

(1) 门框由优质铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的滑轨。

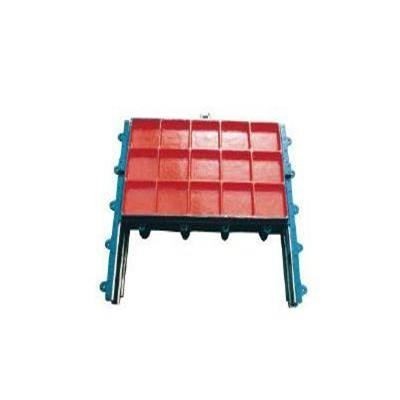

门体为优质铸铁整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合，形成上下滑轨。堰板具有足够的强度以承受水压力，门板升降灵活。吊耳与门体整体浇铸，吊耳的销轴孔用镗床加工。

液动下开堰门主要零部件：

（一）通过高清摄像头，可以实现远程控制，实时监控堰门状态。

（二）液动旋转堰门采用橡胶密封，三（四）面止水，密封效果好。

（三）密封采用优质橡胶板，用压条与门体固定在底边和两侧边上，确保门体旋转时不漏水。

（四）、丝杆采用圆钢制成，其螺纹采用梯形螺纹，其精度达到7e级标准，保证了与螺母的配合密                  切，有足够的强度和刚度，安全系数不小于5。

（五）启闭装置采用电动头，该装置噪音低，运行稳定，使用寿命长。

液动旋转堰门安装流程：

（1）检查地基尺寸，清理凹槽中的垃圾物;

（2）将底座用膨胀螺栓固定住基坑底部并校平，平面度控制在±2mm;

（3）将下开式堰门吊于底座上，用起吊装置将堰门吊住，不让堰门框架承力；
