污水拍门/对开式拍门厂家现货供应

产品种类齐全应有尽有，联系我们总有一款适合您

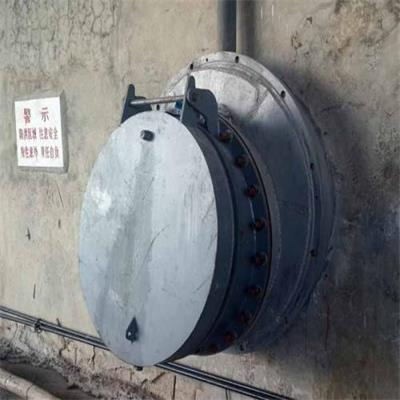

拍门运行情况

拍门运动的通用方程 停泵闭门期间拍门的运动可分为正转正流和正转逆流２种情况。当在正流阶段关闭时，拍门主要受水流冲力、运动阻力、附加阻力及浮重力的作用；逆流阶段关闭时，拍门主要受动水压力、运动阻力、附加阻力、浮重力的作用。其中，后３种力对门轴的力矩与正流阶段相同。图１为流道出口拍门的几何倾角及安装示意图，由此可推导拍门运动的通用方程［１］。依次求得水流冲力、运动阻力、附加阻力、浮重和动水压力对拍门产生的力矩Ｍ１、ＭＲ、ＭＤ、Ｍｓ和ＭＹ［４］，并按照动量矩定理，可得拍门的运动方程为：上述２个方程均可转变为关于α的二阶微分方程，从而求得拍门关闭时运动角速度表达式。首先求解方程（２）得拍门关闭时运动角速度的表达式，然后采用分段积分近似求解关闭历时ｔ，若ｔ≤ＴＢ，则拍门在正流阶段关闭，得闭门角速度ωｍ；若ｔ＞ＴＢ，则拍门在逆流阶段关闭［２］，求得正流结束时拍门的角度αＢ，并运用公式（３）求得拍门从αＢ至０的关闭历时ｔ′，通过试算，直至ｔ′与ＴＢＣ的比值和所设的最终作用水头与*可能作用水头比值相同

拍门使用稳定性：

不同材质拍门的开启角和撞击力 制造拍门的材料可以是钢铁、木材或人工复合材料，他们对拍门水力特性的影响主要反映在拍门的浮重上（含浮箱式拍门）。为便于比较，这里仍以百里洲泵站为例，且拍门的材料分别为钢质和人工复合材料（复合材料的密度ρ＝１５００～２０００ｋｇ／ｍ３，相对密度为１．５～２．０，只有碳钢密度的１／４～１／５，取复合材料的比重为１．８，分析同口径、同条件下不同材质拍门对开启角和撞击力的影响。根据上述条件，利用公式（１）先求出不同材质拍门的浮重Ｇ，再计算浮重对门轴的力矩ＭＧ，并且在求出拍门运行稳定时的Ｍｃ后，通过试算可得不同材质拍门在不同安装情况下的开启角α０；再算出不同材质拍门的Ｍ１、ＭＲ、ＭＤ、Ｍ２和ＭＹ，利用公式（２）和公式（３）求得闭门角速度ωｍ，*将数据代入公式（４）求得不同材质拍门的撞击力，计算结果见表４。由以上分析计算可知：采用比重小的复合材料，在其质量与钢质拍门相同时，会增大拍门体积，减小拍门浮重。同理，在保证拍门体积不变的情况下，会减小拍门质量，亦可减小拍门浮重。由表４可以看出，①同等条件下，采用比重小的复合材料后，拍门的开启角大于钢质拍门的开启角。

想了解有关水库拍门价格，铸铁拍门厂家，渠道拍门价格，泵站拍门价格，拍门价格的更多信息可以来电访问兴淼水工设备厂，我们可满足您的各种产品需求。
