铸铁方拍门 1200铸铁拍门安装技巧

河北省新河县兴淼水工设备厂是水工机械行业领跑者，是融科研、制造、金属结构、铸造、机加工、热处理、总装为一体的综合性企业。我们生产的启闭机、闸门、主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。闸板是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工 　　刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。

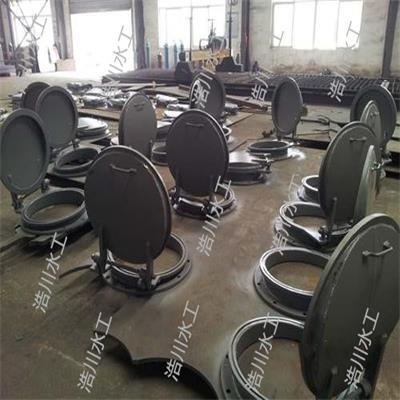

拍门适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用，亦可用作各种竖井井盖，它仅用于单向水流的圆形出水口。侧翻拍门材质有铸铁的钢的不锈钢的和玻璃钢的，根据不同客户需要铸造合适的设备。

拍门由阀座(阀体)、阀板、密封圈、铰链四部分构成。

拍门系列：适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用，亦可用作各种竖井井盖，它仅用于单向水流的圆形出水口。根据形状可分为圆拍门和方拍门。根据 材质划分有：铸铁拍门，钢制拍门，玻璃钢拍门，钢铁复合拍门等，可根据不同施工环境需求选择不同材质不同型号的拍门，厂家提供技术支持服务。

拍门——主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、复合材料(玻璃钢)等多种材料。

而拍门又分为很多种，比如，浮箱式拍门，平板式拍门，套筒式拍门等等

是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式，单开门/双开门,节能型等型号。

特点

拍门相对传统的闸门有以下几点优势：

1.更具节能性（如开关门无需人工施加外力）

2.使用寿命长（机械结构简单，维护方便）

3.方便使用（开关无需人人工操作）

新材质的拍门重量轻，开启迅速，水头损失小，其价格也具有优势，而且一般无回收价值而使防盗性能好。

玻璃钢拍门使用范围 ：适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

玻璃钢拍门 铸铁圆拍门安装注意事项

铸铁圆拍门、玻璃钢拍门安装时应注意以下几项：铸铁闸门在二期浇筑时必须保证闸门、闸框整体浇筑，而且检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭清除加固物。

产品技术原理
根据力学原理，将门体铰轴竖向布置并倾斜一定角度，利用流体介质的进出口压差动力达到拍门的启闭目的。当管道内部介质压力大于管道外部拍门的背压时，拍门就自动开启；当管道内部的介质压力小于或等于管道外部拍门的背压时，拍门就自动关闭，无需手电气液控制，不要人工操作。

主要技术特点

1、无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显著的特点是：将阀体铰轴竖向布置，并设计了一个*倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。

2．安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经国家水利部检测测试中心测试，节能型侧开式拍门比悬挂式拍门节约电能22.5﹪

产品结构

节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上，根据国内泵站的应用情况，拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的（即口径1.6的泵）用圆形拍门，大于该口径的用矩形拍门。

拍门安装：

　　拍门安装可采用以下方式：法兰连接，混凝土浇筑。

　　拍门中心与流道中心允许偏差不应大于3.0 mm

　　拍门四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。

　　拍门安装的配件：螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;密封件采用橡胶或橡胶垫片

玻璃钢拍门（别称韧性拍门）简介：玻璃钢闸门 玻璃钢拍门 方型玻璃钢闸门

玻璃钢拍门规格分圆形拍门和方形拍门两种，可根据出水口大小形状设计生产；可分别为空心浮板式拍门和平板式拍门。适用于管道、污水处理，江河岸边排水管出品处的一种单向阀，它具有自动开启、闭合功能；止水、防回流性能好；复合材料拍门耐腐蚀

新河县兴淼水工设备厂是专业的启闭机、闸门生产厂家，我厂主导产品有：启闭机、闸门。
螺杆启闭机、螺杆式启闭机、手电启闭机、封闭式启闭机、直连式启闭机、斜拉式启闭机、单吊点及双吊点式启闭机。
闸门：铸铁闸门、铸铁镶铜闸门、铸铁镶铜圆闸门、铸铁镶铜方闸门、球墨铸铁闸门、插板闸门、铸铁复合闸门；钢闸门、钢制闸门、不锈钢闸门、铸钢闸门，主要用于环保及污水处理。清污机，拦污栅，圆拍门，方拍门；各种规格止水橡皮、伸缩缝弹性橡胶带

主要产品有：

一、QL型螺杆式启闭机

该产品有手动平推式和侧摇式，有手电两用式，还分为单吊点和双吊点。其中小吨位启闭机带有机锁装置，3吨以上启闭机配有高度指示器和上下行程限位装置。

二、QPQ、QPK(快速闭门)、QPG(高扬程)、QPT(台车移动式)、QH(弧门)卷扬式启闭机。

该系列产品25吨以下为手电两用式，40吨以上为电动式且带有安全过载保护装置，均配有上下极限装置。另外可根据用户具体要求生产各种吨位的高扬程卷扬启闭机和移动式启闭机。

三、铸铁平面滑动闸门

该闸门止水效果较好，耐腐蚀，安装维护简便，适用于工程中的单、双向止水。

四、钢闸门

我厂按照标准，根据用户设计要求组织生产制造。还可以根据用户设计要求采取新工艺进行表面喷锌处理。

五、回旋式清污机和移动清污机

用于泵站、电站及水渠拦截清除水中漂浮物。

六、止水橡皮及伸缩缝橡胶带

该产品经化工部橡胶研究所化验，所有项目均达要求。

我厂素以科学管理，技术先进，质量过硬，讲究信誉而备受用户的高度评价，产品赢得巨大市场，产品广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理、市政环保等水利工程。
