液压控制钢坝 液压钢坝闸

液压钢坝产生的拍打现象：


 液压钢坝采用正中间支铰构造，门口细沙扭矩为启门摩擦阻力距，有时候导致水力发电到打开水利闸门，因而在水利闸门中下游通常必须提升开闭輔助机器设备，止水密封效果好。钢筋混凝土翻板雨水液压翻板闸门的门板为单块混凝土预制板拼装而成，在板与板之间的缝隙中为二次灌浆处理，由于翻板雨水液压翻板闸门运行时产生的振动、拍打，会造成雨水液压翻板闸门门板缝隙的漏水。就算是这般也没办法确保开闭轻松的实际效果，由于细沙沉积量经常难以预料。而钢坝是向一侧乱倒沉积或石块等残渣对坝的升和塌没法产生阻拦，它的沉积扭矩为塌坝动扭矩，更有利于塌坝，更有利于水库泄洪顺利开展，不会造成上下游被水淹的状况产生。

兴淼钢坝、翻板闸门的坝面材料采用的是低碳合金钢板，经结构计算分析，钢结构面板和驱动机构可抵御任何洪水、砂石及大型漂浮物的冲撞，受力条件好，坚固，坝面前后高度差小，特别适用于寒令水冻地区，解决抗冻问题，抵御局部冰压力，较混凝土结构在冰冻地区的冻涨问题有更好的解决。冰面的冻胀压力下钢坝、翻板闸门坚固的坝体随着冻胀，机械阀组装置将迅速释放液压缸内油压，前弱冻胀引起的力，从而保护钢坝、翻板闸门不损坏。

液压钢坝、翻板闸门是一种非常实际的产品。在水利水电方面有着非常重要的选择，使用液压升降坝具有的效益非常的好。很多的地方都会选择使用液压升降坝。因为液压升降坝相较于一般的堤坝来说。效益是非常的高的。这一次，翻板闸门厂家来说一说液压升降坝有*样的优越性。

水利钢坝、翻板闸门具有：

双向挡水，启闭灵活，可任意角度（0°-90°范围内）启动/停止闸门来调节闸门；  2、工程隐蔽，无碍防汛和通航，改善河道景观，可以大跨度运行。枯水期可将闸门竖立进行检修。  3、响应速度快，压力可调，可远程控制。

在水利水电建设中，随着城市用水、景观建设及整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝广泛的运用。然而，橡胶坝等生产比较复杂，运行时充水(充气)升坝或(放气)塌坝时间较长，影响快速截流或，再加上橡胶易老化的弊端，容易发生事故。现在市场上出现大量钢结构闸门，或翻板闸但无论是式或卧倒式，单孔都很难适用较宽的河道。

对大跨度底轴驱动闸门两个液压实现闸门同步的控制、超长重载驱动轴的支承和连接、制造和安装工艺、水下金属结构设备长效防腐、恶劣水质下的轴承材料和轴承结构形式、大跨度翻板闸门启闭的补排气等关键进行了专项研究并成功应用。大跨度底轴驱动闸门的成功应用，使苏州河东引西排和西引北排综合调水成为现实，有效了苏州河及其下游支流水质，闸门无级可调实现了人水的城市景观

 液压钢坝、翻板闸门水力条件优越。该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。特别适用于橡胶坝不宜建造的多砂、多石、多树、多竹和寒冷地区的河流。还可以做到任意调节坝高溢流，可控制上游水位和泄流量液压活动坝。

 液压钢坝、翻板闸门施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，混凝土工程量少，从而节约了大量资金

我们已经慢慢的发明出了很多的水利水电工程，很多的水利建筑。水利钢坝、翻板闸门、翻板闸门、液压钢坝、翻板闸门、翻板坝。现在又有了一种新型的水利建筑，就是钢坝、翻板闸门，那么兴淼水利小编给咱们介绍一下钢坝、翻板闸门的特点及优势吧:

钢坝学术名称是底轴驱动翻板闸门，早在2008年7月29日，电机工程学会和水力发电工程学会在杭州共同组织召开了"大跨度底轴驱动翻板闸门研究和应用"项目的鉴定会。 钢坝

大跨度底轴驱动翻板闸门是一种能够实现双向挡水、灵活启闭、闸门开度无级可调、方便调度、工程隐蔽、无碍防汛和通航，河道景观的新型闸门，该研究成果是对大跨度闸门设计的重大突破。该成果已在上海市苏州河河口水闸工程中应用，近3年的运行情况表明，闸门运行正常，可靠，百米跨度底轴驱动闸门的成功应用在尚属首例。

钢坝闸是一种新型可调控溢流闸门，它由土建结构、带固定轴的钢闸门门体、启闭设备等组成。钢坝闸门适合于闸孔较宽，而水位差比较小的工况，该设计可以省去数孔闸墩，所以不仅结构简单，还可节省不少土建投资，而且可立门蓄水，卧门行洪排涝，还可以利用闸门门顶过水、调节水位，形成人工瀑布的景观效果。钢坝的产品具有寿命长，不易损坏，管养简单方便， 运行安全可靠，防冻防腐，不淤积泥沙，低能耗等特点。兴淼牌景观水闸是我公司倾力打造的新型产品，目前已在全国众多工程中使用，得到各界专家和领导的好评。公司开发的集成式启闭机，开启了启闭机行业新纪元。它适合各种景观水闸和普通闸门的使用，结构紧凑，安全可靠，任意角度都可布置。它灵活方便，不会因为启闭机的使用破坏整体水闸景观要求，无需管网布置、油管接头、液压泵房等设施，安装方便，现场接通电源即可工作。

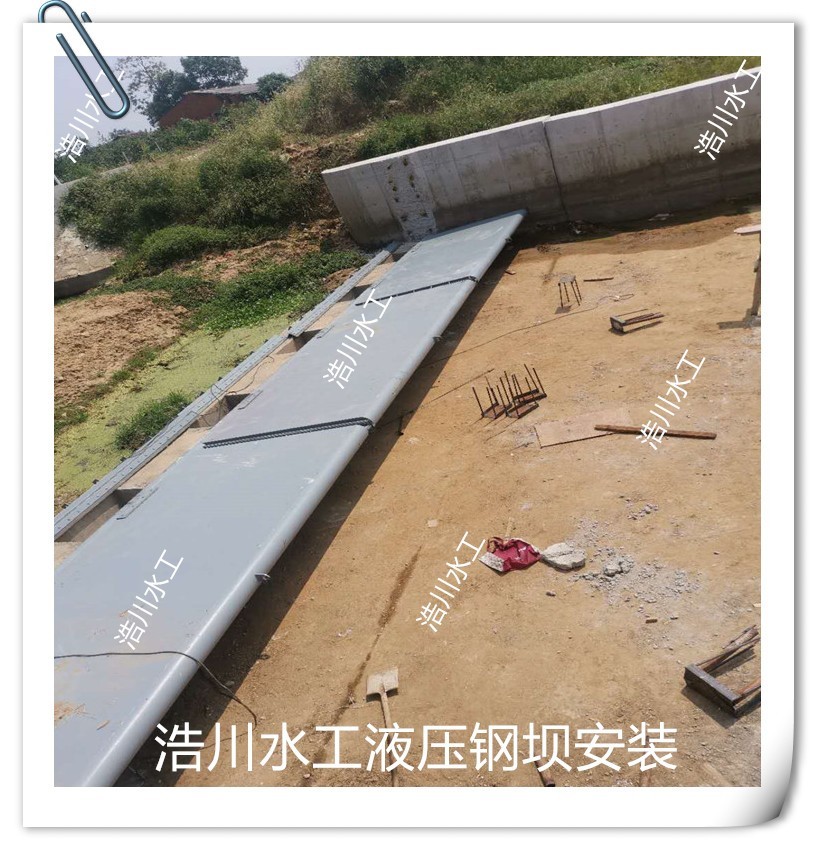

钢闸坝安装
 1：钢坝闸门在已完成一次混凝土施工的现场，按标记把钢坝闸门主转轴座、2个防水套与各自的预埋件用连接螺栓牢固连接，再分别就各自的预留坑位（适当气割割开安装时预埋的混凝土罗纹钢筋），用激光水准仪分别找正各个钢坝闸门主转轴座位置，要保证各转钢坝闸门轴座及防水套的基准线对齐、座心在一条线上、各座底在同一水平面内，保证主转轴座与2个防水套的整体同轴度≤4毫米及它们的相对间距尺寸公差达IT13级标准（公差带对称布置）。


2：在各主转轴座位置正确后，用槽钢头等把钢坝闸门主转轴座预埋件、2个防水套牢固地与一次混凝土施工预留的罗纹钢筋焊接联接，保证下一步组装及二次混凝土施工不会改变它们的位置。

  选型！

钢坝门的选型、安装及验收标准一、 选型钢坝是一种特殊结构的坝闸形式，它没有底门槽和侧门槽，是门叶围绕底轴心旋转的结构，上游止水压在圆轴上。当坝竖起或倒下时，止水不离圆轴的表面，始终保持密封止水状态。侧面止水同样的原理，止水面始终不离开侧胸墙，故淤沙泥不会影响钢坝的升坝和卧坝。 我国北方地区立坝蓄水，如果时间较长就会容易淤泥，但是钢坝是围绕底轴向下游倾倒。故卧坝时淤积的泥沙被水流冲向下游，不可能形成阻塞。

主打产品

翻板闸门，液压翻板闸门，翻板钢闸门，液压翻板钢闸门，水力自控液压翻板闸门，水力自控液压翻板钢闸门，下卧式钢闸门，下卧式翻板闸门，下卧式翻板钢闸门，自动翻板闸门，自动翻板钢闸门，液压双控翻板闸门，液压双控翻板钢闸门，卧床式翻板闸门，卧床式翻板钢闸门，拱坝水利自控翻板闸门，拱坝水利自控翻板钢闸门，1.2×6（1.5×6 2.5×6 1.5×8）水利自控翻板闸门，液压翻板坝，下卧式翻板闸门，弧形液压坝，钢制翻板闸门，翻板钢制闸门，水电站翻板闸门，水力翻板闸门，下卧式水力翻板闸门，下卧式水力翻板钢闸门，钢结构翻板闸门

在水利水电建设中，随着城市用水、景观建设及环境整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝得到广泛的运用。然而，橡胶坝等生产比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的弊端，容易发生质量事故。现在市场上出现大量钢结构闸门，或翻板闸但无论是提升式或卧倒式，单孔都很难适用较宽的河道。钢坝闸是一种新型可调空控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种建筑物适合于闸孔较宽（10米100米）而水位差比较小的工况（17米），由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果。

一、液压坝运行原理：

a、使用液压控制升降闸门，实现液压坝升坝拦水、降坝泄洪的目的。

b、泄洪区位采用全滑动支撑杆支撑活动闸门面板，构成稳定的支墩。

c、采用小液压缸带动限位机构，达到固定拦水，活动降坝的目的。

d、采用浮标开关，控制液压系统，达到无人管理，实现闸门的自动升降。

e、通过电脑对其进行远程控制，液压坝实现一控多管。

液压钢坝的运作和实际操作关键事宜：（一）闸门启闭机全部支承预制构件1.5倍的额定值荷载开展抗压强度和可靠性强度校核。（二）闸门启闭机动力装置设计方案时已考虑到闸门启闭机实际操作水利闸门运作时的水文学特性及运行水利闸门和完毕运作水利闸门时载荷转变的特点。（三）集成化闸门启闭机具备开全、全闭或随意部位闸门启闭机锁紧作用。（四）针对水利闸门在开、关全过程中因为将会反方向载荷导致的失速，系统软件具备全自动均衡的作用。（五）集成化闸门启闭机电机控制方法。（1）控制室集中控制系统；（2）PLC保持当地和远程控制通讯操纵；（3）现地手动式（或单步姿势）操纵。（用以应急实际操作和安裝高宽比）二种操纵方法互相互锁。（4）电气系统具备对闸门启闭机运作情况开展实进的全线检测并显示信息作用。（5）电气系统有自确诊和容错机制作用。

二、液压坝的优势：

A,液压坝的核心部件是液压系统，液压控制系统设计有保压补偿装置，当液压坝由于油压不足造成坝面回落时，保压补偿装置将自动工作，通过调节油压进行补偿使坝面恢复到设计高度。

B,液压坝的泄洪能力非常强，顶部设置挑流板，将下泄水流分开，在水舌下形成进气通道，避免面板发生振动。但是，随着溢流水深增加，水舌下通气不畅，也有少量的面板振动，所以对面板上的溢流水深需加以限制。*的溢流水深一般控制在020.3m。

C,安全可控度高，当洪水位超过坝顶一定高度（事先设定），将会引起泵站开始工作，使得液压活动坝坝面下降，确保行洪安全；液压坝可根据河道蓄水能力，实现任意调节拦水高度，同时还可实现单扇或多个坝扇任意组合或同步调节，减少水流对下游的冲刷。

D,液压管路布置于下游便于检修，其他零部件均为标准配置，易于更换，费用低。升起坝面后，形成一个稳定的支撑墩坝结构，力学结构最科学，抗洪水冲击的能力极强。在洪水溢流超过30CM时，都不会对坝体产生影响。是一种*不会被洪水冲毁的活动坝，使用寿命50年以上。

E,液压坝外形美观，人造瀑布，坝体可以采用弧形设计。坝面可喷色彩图案，上游水量较大时形成瀑布景观和水帘长廊奇观,可供游人观赏。可以作为一个新的旅游景点，对游客具有吸引力。

坝门的选型、安装及验收标准一、 选型钢坝是一种特殊结构的坝闸形式，它没有底门槽和侧门槽，是门叶围绕底轴心旋转的结构，上游止水压在圆轴上。当坝竖起或倒下时，止水不离圆轴的表面，始终保持密封止水状态。侧面止水同样的原理，止水面始终不离开侧胸墙，故淤沙泥不会影响钢坝的升坝和卧坝。 我国北方地区立坝蓄水，如果时间较长就会容易淤泥，但是钢坝是围绕底轴向下游倾倒。故卧坝时淤积的泥沙被水流冲向下游，不可能形成阻塞。
