新疆滑动平面钢闸门 电动插板闸门用途

产品特点： 重量轻:约为普通闸门的1/3重量。 耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。 密封性好:采用橡胶软密封，密封效果好 力矩小:由于闸板重量轻，且闸板与道轨板之间摩擦阻力小，故操作力矩小。 寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。 维修方便:若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。 手动操作:采用螺杆式启闭操作，操作方便、轻巧、可靠。 电动操作:电动控制装置，定位准确、操作轻巧、易实现自控和远控。

不锈钢闸门广泛应用于给水排水工程，用以截断渠道内的水流，其工作介质为常温下的原水，清水，污水。

本产品不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

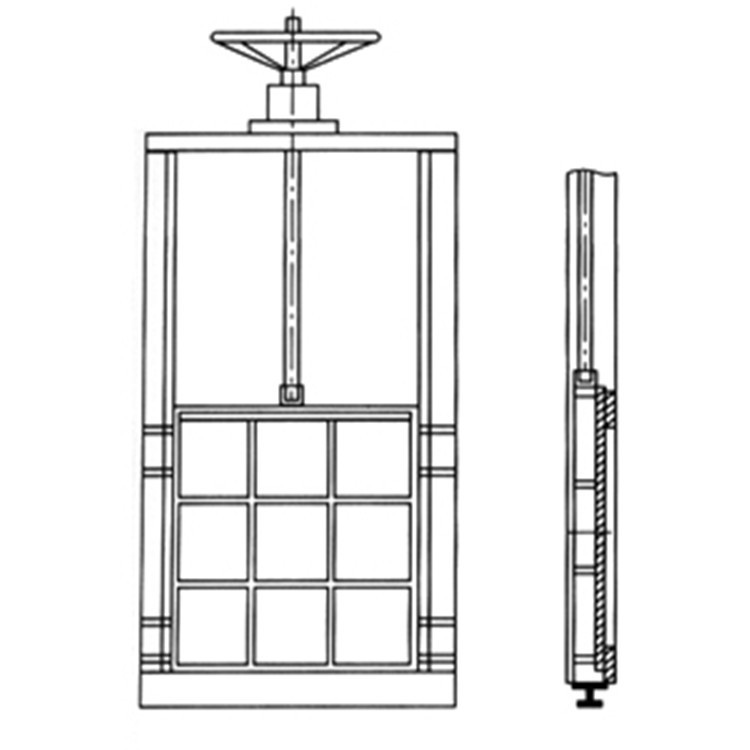

钢制闸门图纸结构图

钢制闸门、不锈钢产品用途：

　　碳钢/不锈钢闸门广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰等场合，作为截止、调节流量和控制水位之用。其工作介质为常温下的原水，清水，污水。

不锈钢闸门特征：

1．重量轻: 约为铸铁闸门的1/3总重；

2．耐腐蚀：耐酸度及绝大多数腐蚀不锈钢化工品及工业废水、海水；

3．密闭性好：选用橡胶对金属封密，封口耐用性好；

4．力矩小：鉴于闸板很轻，闸板与导轨及硅胶密封条的摩擦力计算小，故促使手轮使用力矩小；

5．长寿命：密封面损坏非常小，长寿命；

6．按装便捷：闸框利用二次混疑土浇注确定，便捷靠谱。

不锈钢插板闸门、钢制插板闸门的主要技术数据:

1，大工作水压:0.06Mpa

2，工作介质酸碱度:6-9PH

3，大泄漏量(密封长度):≤1.25m.min

4，启门大手动力:≤150N

主要零件材料及连接尺寸
类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130

不锈钢插板闸门产品特点与优势

1、重量轻:约为普通闸门的1/3重量。

2、耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。

3、密封性好:采用橡胶软密封，密封效果好

4、力矩小:由于闸板重量轻，且闸板与道轨板之间摩擦阻力小，故操作力矩小。

5、寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。

6、维修方便:若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。

7、手动操作:采用螺杆式启闭操作，操作方便、轻巧、可靠。

8、电动操作:电动控制装置，定位精确、操作轻巧、易实现自控和远控。

9，闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。

10，对渠道深度的适应性强。

1，橡胶密封，止水性能好。

12，不锈钢制作，防腐性能好。

13，手动操作启闭轻便，对偏远无电地区的使用更为方便。

不锈钢闸门的主要特点：
1.闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。
2.对渠道深度的适应性强；
3.橡胶密封，止水性能好；
4.不锈钢制作，防水性能好；
5.全手工操作，启闭轻便，对偏远无电地区的使用更为方便。
