钢制叠梁闸门 叠梁闸门安装图解

钢制渠道闸门主要外形连接尺寸：

　　公称通径 A B H W E

　　300×300 300 300 850 120 420

　　400×400 400 400 1050 120 520

　　500×500 500 500 1250 120 660

　　600×600 600 600

　　700×700 700 700

　　800×800 800 800

　　900×900 900 900 2050 120 1060

不锈钢渠道方闸门主要技术参数

　　工作场所： 室外

　　环境温度： -40。C – 80。C

　　介质及PH值： 污水（6-9）、污泥（6-9）、排放水（5-8）

　　安装形式： 渠装式

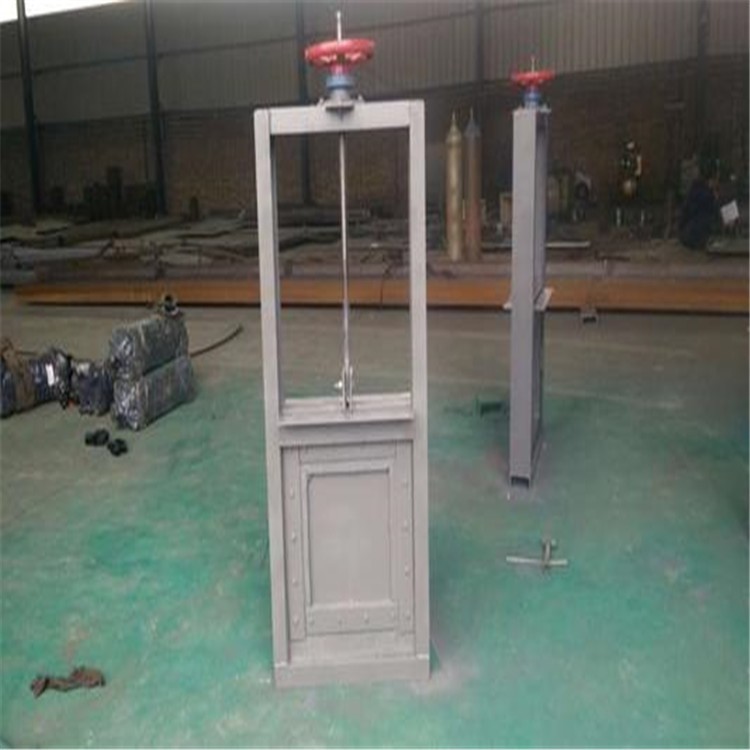

钢制渠道闸门 测试

　　1.所有闸门及电动启闭机在制造与装配后，以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、

　　制造时的部件与工艺检查，制造后性能测试及油漆工作的检查与测试。

　　2.各项测试工作在我公司进行并由业主代表到场。

　　3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。

　　4.我公司将提供所有螺杆材料试验证明。

　　5.校核启闭机的所有功能，并进行常规试验。

。

河北叠梁钢闸门主要零部件材质：

　　闸槽： 不锈钢

　　门体： 不锈钢

　　止水橡胶： 丁腈橡胶

　　丝杆： 不锈钢

　　启闭机座： 铸铁

　　紧固件： 不锈钢

平面钢闸门的组成和结构布置：平面钢闸门是由活动的门叶结构、埋固构件和启闭机机械三部分组成。门叶结构是用来封闭和开启孔口的活动挡水结构。由门叶承重结构、行走支撑以及止水和吊具等组成。埋固构件包括（1）主滑道的轨道；（2）侧轮和反轮的轨道；（3）门楣，底坎；（4）门槽护角、护面和底滥。支承边梁是为于闸门两边支承在滑块或滚轮等行走支撑上的竖向梁。主要承受由主梁等水平梁传来的水压力产生的弯矩，以及纵向联结系和吊耳传来的门重和启闭力等竖向力产生的拉力或压力。

机闸一体钢制闸门用途：是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口，以调节上、下游水位、泄露放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道），是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其他漂浮物等进水、退水工程的专用设备、山区、平原有、无发电地区均可使用。机闸一体式闸门系列有两种结构，一种门叶、门框由灰铸铁（HT200）熔化铸造，刨订精密加工而成。一种门叶、门框由型钢制造，钢结构插板闸门以优质的钢板为基材，采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌，产品可根据用户提供图纸生产

平面定轮式钢闸门是兴淼水工生产的20多种闸门中的一种钢制闸门，用于水利、电力工程广泛应用的一种水工产品，在工程中起到拦截水流的作用，以利于后续设备或其他工作的正常进行。本公司生产的钢闸门有平面钢闸门、平面滑块式钢闸门、平面定轮式钢闸门和弧形钢闸门。

平面定轮钢闸门与闸槽配合使用，能达到开关自如、密封性能好，每米长度的渗水量不超过0.03升/秋该闸门具安装使用方便，止水性能好，防腐性能强等优点。

平面滑块式钢闸门：该闸门由门叶框架、橡胶水封、锁定梁、滑块等组成。该闸门除了密封止水外，左右两端没有锁定梁，当须检修时，将闸门支撑在闸槽上，滑块采用含油尼龙，即耐腐蚀具系数为钢制的三分之一。

.钢制渠道闸门性能及结构

　　1．不锈钢渠道方闸门符合《ZBM型不锈钢渠道闸门》企业标准。

　　2．闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件（闸板、闸框和导轨）进行酸洗钝化处理。

　　3．闸板、闸框按*工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5 。

　　4．门槽采用钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形；门体为整体结构，在迎水面焊接“井”字形加强筋。

不锈钢渠道闸门.油漆

　　1.表面进行喷涂处理。

　　2.涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。

　　八．钢制渠道闸门 技术标准

　　1． 本设备材料符合GB标准规定。

　　2． 所有量度、尺寸、重量均用国际单位（SI）表示。

　　3． 我公司已通过ISO9001质量体系认证。

六 不锈钢渠道闸门.防腐

　　1． 不锈钢及非金属材料不涂防腐涂料。

　　2． 传动部位接触面涂防锈油脂保护。

　　3． 碳钢部件（传动部件除外）均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆，外罩面漆。

　　4． 涂层均匀、光亮完整，没有粗糙不平，漏漆等现象。漆膜牢固，无剥落、裂纹等缺陷
