液动旋转堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成。

主要结构

⑴止水夹板采用钢板作侧板，上部与底部用钢管作支撑。侧板内侧经车床精加工。

⑵门体由钢板制作，上部中心和下部分别用铰支型式与丝杆和基座连接。

⑶密封采用橡胶板，用压条与门体固定在底边和两侧边上，确保门体旋转时不漏水。

⑷丝杆采用圆钢制成，其螺纹采用梯形螺纹，其精度达到7e级标准，保证了与螺母的配合密切，有足够的强度和刚度，安全系数不小于5。

⑸启闭装置采用电动头，该装置噪音低，运行稳定，使用寿命长。

下开堰门产品简介：

(1).基本原理：由上游来水量的增减使水位产生变化，引起作用于闸门上的压力大小及作用点发生改变，并通过支腿、支墩与轨道、滚轮、连杆的协调配合使支点随开度不断变化来实现翻闸门的自动开启和关闭。

(2).基本构造：由混凝土构件槽型门板、实心门板、支墩、支腿、橡胶止水件组成挡水部分；由各种规格的螺栓连接件（本公司均进行热镀锌处理）、滚轮、轨道加连杆组成闸门的运动部分；两部分组成闸门整体。

(3).主要运行指标：当闸门受到的水推力及闸门自重所产生的扭矩达到平衡状态，水位高于门顶10—30cm稍有上升闸门会随之向上抬起，实现闸门的自动开启过程，水位越高闸门开启越大，直至完全开启。相反的回合，随水位的下降水推力的减小，到了闸门自重与水推力的平衡点，闸门开始回合复位挡水。

液动旋转堰门包括门板，油缸，所述油缸固定端固定在流道基体上，驱动端与所述门板端面铰接；流道基体上设有安装座，安装座上设有转轴；门板底部与所述转轴转动连接；门板两侧与流道基体侧壁之间接触式密封。门板上游流道基体底面高于安装所述安装座的流道基体底面。这样，能够使得门板能够处于水平位置，从而使流道完全打开。流道基体底面包括高位段和低位段，高位段和低位段为台阶结构；安装座设在低位段，且靠近高位段和低位段的过渡处。

液动旋转式堰门应用领域适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置，仅需注明手动或电动即可，无需另外选用启闭机。铸铁节堰门结构与特点：可液动旋转式堰门主要由电机、减速装置及堰门组合件等组成。电机经减速装置驱动堰门上部丝杆，通过丝杆的上下垂直位移，由铰链机牵引堰门改变与液面的角度，从而达到改变水位、控制流量的目的。日复一日直到传感技术机器设备沒有检验到淤泥、脏物的数据信号，进行自动控制系统清洗工作中，以此来实现清洗清洗作用。液动下开式堰门作为设置在堰口用以调节堰的高度的闸门，广泛的应用在各个生产中。多用于管道、箱涵或渠道中，可以起到冲洗、防倒灌、调节流量的作用

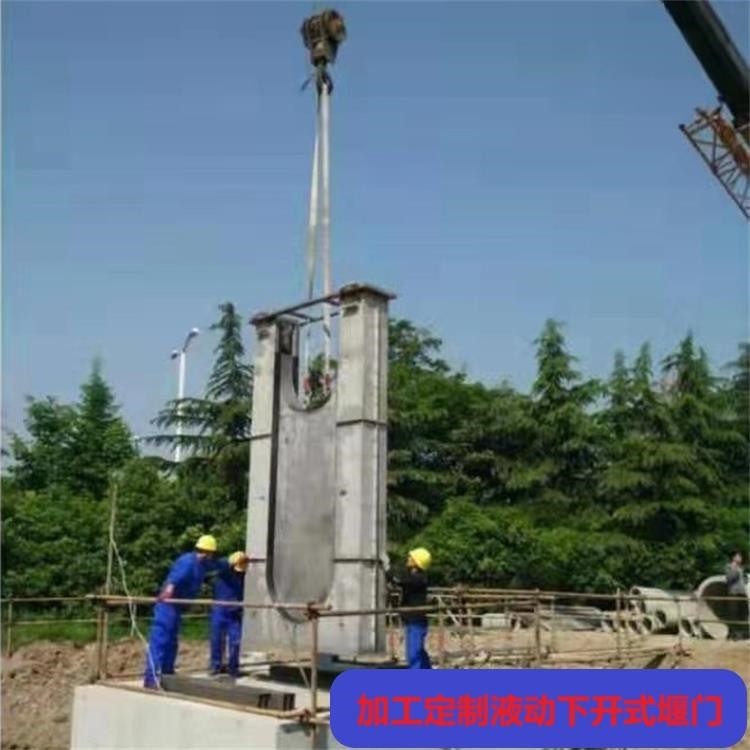

液动旋转堰门安装流程：

（1）检查地基尺寸，清理凹槽中的垃圾物;

（2）将底座用膨胀螺栓固定住基坑底部并校平，平面度控制在±2mm;

（3）将下开式堰门吊于底座上，用起吊装置将堰门吊住，不让堰门框架承力；

（4）调节堰门两侧的调节螺杆，使堰门垂直，垂直度控制在5mm内；

（5）制模板二次浇注下开式堰门；

（6）待水泥凝固后才能松开起吊装置，安装完成。

浅谈闸门和堰门的区别：

闸门和堰门的区别在于开启方式不同，闸门是向下关，向上开，而堰门是向上关，向下开启的。

堰门共分三类：铸铁堰门(TYZ)、钢制直动式堰门(TYG)、钢制旋转堰门(TYX)。

工作原理及构造: 调节堰门主要用于控制和调节水位，也可用于配水、排水等场合。

TYZ型由铸铁制成，耐腐蚀性好，结构简单，价格便宜，在关闭状态有较高密封要求时，可在门框上镶铜密封面，可在铸铁堰门上镶铜和止水橡胶，止水效果高于镶铜产品，可达到无渗漏。

TYG型为钢制结构，橡胶密封，三面止水，可不受规格限制，适用于任意场合，当采用不锈钢制作时，使用寿命长。

TYX型密封效果好，几乎达到“0泄漏”状态，适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置，仅需注明手动或电动即可，无需另外选用启闭机。
