北京单吊点钢制闸门参数原理

钢制闸门主要以钢板为基材焊制而成，钢闸门耐腐蚀 封闭可采用橡胶止水，密封性能好。闸门可根据水头增大可设置槽滑轮，定位轮，以减少磨擦阻力，方便提闭。

钢制闸门广泛用于水力水电，市政建设，给水排水，水产养殖，建设等工程。承受水头较大,适用于水电工程中作工作闸门、事故闸门、检修闸门等。可根据用户要求设计制作。

平面钢闸门挡水面板形状为平面的一类钢闸门，直升式平面闸门。 平面钢闸门的组成和结构布置:平面钢闸门是由活动的门叶结构、埋固构件和启闭机机械三部分组成。门叶结构是用来封闭和开启孔口的活动挡水结构。由门叶承重结构、行走支撑以及止水和吊具等组成。埋固构件包括（1）主滑道的轨道；（2）侧轮和反轮的轨道；（3）门楣，底坎；（4）门槽护角、护面和底滥。支承边梁是为于闸门两边支承在滑块或滚轮等行走支撑上的竖向梁。主要承受由主梁等水平梁传来的水压力产生的弯矩，以及纵向联结系和吊耳传来的门重和启闭力等竖向力产生的拉力或压力。

钢制闸门的安装步骤：

1、在安装钢制闸门时一定要保持底座基础布置水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2、将手动钢制闸门置与安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门链接。

3、对于安装启闭机的基础必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行调试和试运转。

4、在安装时根据闸门起吊zhong心线，找正zhong心使纵横向zhong心线偏差不超过正负3mm，高程偏差不超过正负5mm，然后浇注二期混凝土或与埋钢板链接。

5、对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。

6、在产品安装完毕，要对机器进行处理，补修已损坏的保护油漆，灌注润滑。

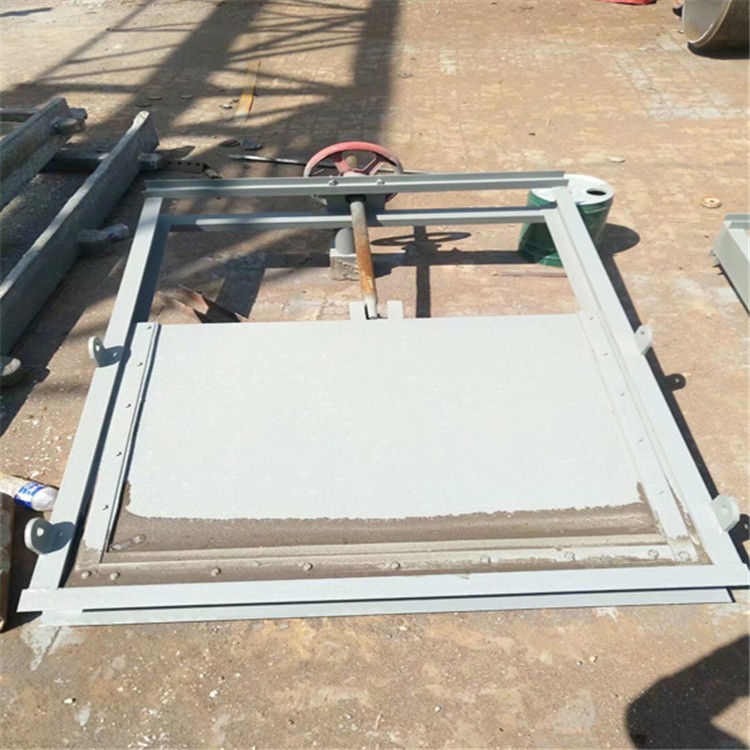

钢制闸门是水利水电工程中各种渠道上的控制性设备，广泛应用于中小型水利水电、市政给 排水工程、水产养殖、农田灌溉站门等水利工程。它是用于开启控制水位，调节流量的作用。 钢制闸门由闸板、闸框、压板、止水销、吊鼻等组成。

钢制闸门安装前的检查

1、在钢制闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3、钢制闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。

4、二期浇筑前将钢制闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

5、钢制闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的钢制闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使钢制闸门启闭。
