门式水力自动冲洗系统安装方便

雨水冲洗门工作过程

1、蓄水首先，将雨水调蓄池划分为多个冲洗廊道。然后在每一个冲洗廊道中分离出一座单独储水间，用于在调蓄池日常进水时存储来水，作为清洗调蓄池的冲洗水源。

2、调蓄池排空:水中污染物沉淀于池底需要清洗时，首先排空雨水调蓄池，通过PLC控制系统启动液压系统，将储水间之前的冲洗门开启，开始对廊道进行清洗。

3、冲洗冲洗门开启之后，储水间内的水源产生强大的冲洗水流（类似水坝放水），对调蓄池各廊道底部进行冲洗。冲洗完毕后冲洗门恢复原位，等待下次蓄水冲洗。

门式冲洗系统工作过程如下：

将雨水调蓄池分割成数条长形冲洗廊道，廊道始端设置存水池（位于图中冲洗门左侧）和冲洗门，廊道末端设置集水坑。

在调蓄池空池状况，池内无水，冲洗门门体呈松池开启状态。在暴雨中，雨水流入调蓄池，调蓄池及存水池内水位将上升，池池内水位上升到设定值时，冲洗门通过池内液位计开关信号控制而关闭。在雨水调蓄池排空时，池底将留有烂泥、残渣、碎片等固体沉积物。当集水坑水位降低至设定值时，冲洗门通过池内液位计开关信号控制而打开，瞬间将存水池内蓄水池内释放，冲洗门底部喷射出具有强力的、冲浪式的射流。射流形成的波浪将池底的沉积物卷起，冲流到雨水蓄池末端的集水坑，通过排污泵排出。

冲洗结束后，冲洗门在阻尼器的作用下依靠自重缓缓关闭，至下一次循环使用。

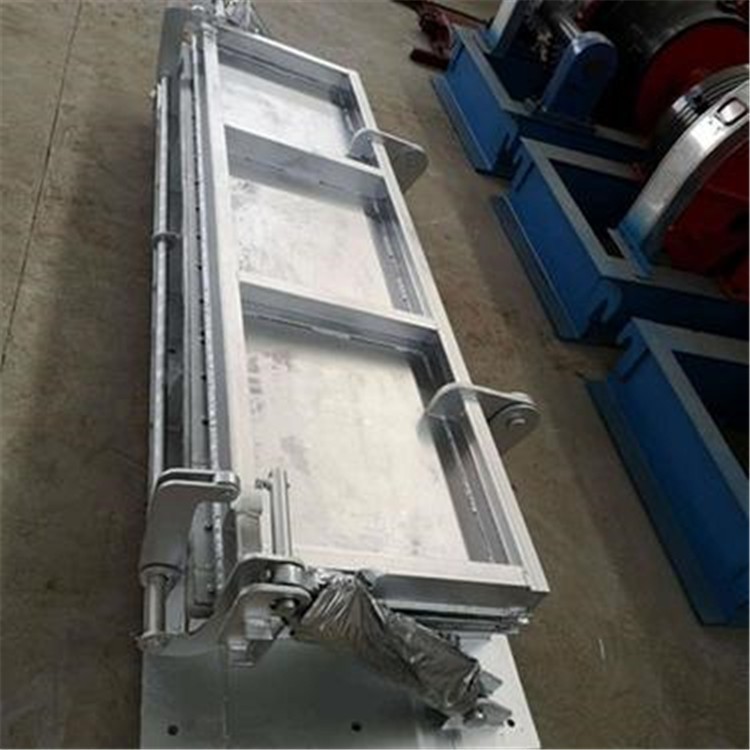

水力冲洗门由挡板、带液压油缸的框架和锁止机械装置组成，利用出水的重力冲洗。应用于调蓄池或排水管网、箱涵的冲洗。

特点：

排空清洗室中的水流进行浪涌式冲洗，能有效清洁调蓄池；

无需外动力；

使用合流污水冲洗，不会对污水处理厂产生额外负担，也不会消耗清水；

可冲洗非封闭式管道；

维护成本低；

锁止冲洗门只有较低的压力需要，运营安全性高；

特殊的锁止机械装置可防止损坏和故障。

冲洗门设备介绍：

1.雨水可用作冲洗介质，因此不需要单独供水。

2.冲洗系统的设计是为了提供一个3，0米高的冲厕柱.这些闸门在工厂里进行了4米的水压测试。

3.水箱容积不会因为冲洗室而减少.

4.只有当水流进入水箱/下水道时，闸门才会关闭。这可以防止在大多数情况下由于大门关闭而对密封造成的损坏。因此，在较长的时间内保持系统的效率。

5.门的功能不需要电力。

6.具有特殊自保持机构的闸门的安全关闭

7.活塞杆上有长孔的快速开孔机构。

雨水冲洗门工作过程

1、蓄水首先，将雨水调蓄池划分为多个冲洗廊道。然后在每一个冲洗廊道中分离出一座单独储水间，用于在调蓄池日常进水时存储来水，作为清洗调蓄池的冲洗水源。

2、调蓄池排空:水中污染物沉淀于池底需要清洗时，首先排空雨水调蓄池，通过PLC控制系统启动液压系统，将储水间之前的冲洗门开启，开始对廊道进行清洗。

3、冲洗冲洗门开启之后，储水间内的水源产生强大的冲洗水流（类似水坝放水），对调蓄池各廊道底部进行冲洗。冲洗完毕后冲洗门恢复原位，等待下次蓄水冲洗。

冲洗门简介

冲洗门一般应用于廊道冲洗等水利工程中，比如雨水积蓄池的冲洗；冲洗门一般是水力自动控制的，也可以通过液压系统来控制。

冲洗门的应用

雨水调蓄池是一种雨水收集设施，占地面积大，一般可建造于城市广场、绿地、停车场等公共区域的下方，主要作用是把雨水径流的高峰流量暂存其内，待*流量下降后再从调蓄池中将雨水慢慢地排出。既能规避雨水洪峰，实现雨水循环利用，又能避免初期雨水对承受水体的污染，还能对排水区域间的排水调度起到积极作用。但是，由于初期雨水中混有大量杂质，当初期雨水进入到雨水调蓄池之后，雨水中的颗粒杂质易于在调蓄池中沉积，人工清理难度大。因此，在设计雨水调蓄池时必须考虑对池底部沉积物的清除方法。
