通用水利自动冲洗门-蓄水池反冲洗门质量保障

手、自动调试及测试标准介绍 1、手动控制（调试设备是否可靠） 1）、首先调试冲洗门的开闭情况。打开沉淀池中位冲洗阀门，让之前存在上面的水流入冲洗门存水池，因每台冲洗门存水池都设有水位差，水会沿存水池逐一翻入每台冲洗门的存水池，待水位上升到每台冲洗门存水池*水位时，关闭沉淀池中位冲洗阀门。（也可使用泵房的存水用于冲洗门调试） 2）、人工干预给油压控制系统启动信号，冲洗门闸在油压系统作用下瞬时打开，水在水位势能差下形成强有力的席卷流，对泥槽进行冲洗。 3）、逐一对每个流道进行手动控制，确定每台冲洗门均能正常工作。 3、自动控制（调试设备自动运行整个过程） 1）、打开沉淀池中位冲洗阀门，让水流入每台冲洗门的存水池，待水位上升到存水池*水位时，关闭沉淀池中位冲洗阀门。 2）、在冲洗前的廊道上，4.5米、13.5米处横向均布三块砖块（见附图），砖块的尺寸

冲洗系统的储水水量是由廊道的长度、宽度以及廊道坡度以及进水水质等因素而决定的。冲洗门的动力是由出水槽的大小和高度来决定的。冲刷的次数、时间主要取决于两个因素1是储水槽中重新注满水的时间和两次冲刷的间隔，根据供应商提供的资料，新蕴藻浜泵站调蓄池冲洗时，储水槽需要约0．5分钟放空，廊道冲洗完成需约1分钟。另一个因素是需要有足够的水源。水源从两个方面来，一是来自高位闸门井的进水二是来自高效沉淀池处理后的水。冲洗系统的选择目前常使用的冲洗系统所需构筑物高度相对较低对污水管道底部的地基结构没有要求易于在现有污水管道中安装可改变污水走向，运行成本低建造和维护过程中不需要设置紧急分流旁道可调整拦蓄门高度，灵活的控制排水过程紧急情况下可采取手动控制。

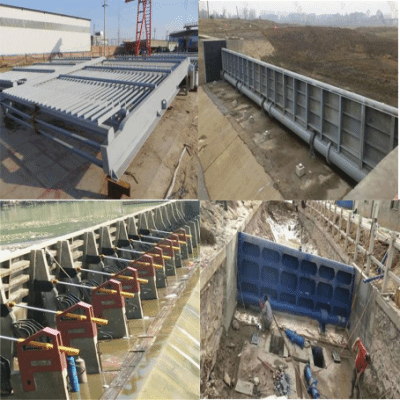

门式冲洗系统相关常识--HH讲解：不依赖于电力可完全锁定在拦蓄断面以上的任何位置维护简便、费用低现有污水管道竖墙可用的情况下，不需要构筑物可设计为顶出流或底出流旱季时，所有部件可以置于开启状态闲置期时，由于拦蓄门锁定在开启状态，可通过目视法进行检查充分利用管网的潜在容量优化管网运行管理防止污染物的沉积，均化污水处理厂负荷防止管道中的气味污染可联合使用，作为污水管理设施门式冲洗系统，河北门式冲洗系统，门式自动冲洗系统技术参数门式冲洗系统工作过程如下：将雨水调蓄池分割成数条长形冲洗廊道，廊道始端设置存水池和冲洗门，廊道末端设置集水坑。在调蓄池空池状况，池内无水，冲洗门门体呈松池开启状态。在暴雨中，雨水流入调蓄池，调蓄池及存水池内水位将上升。

泥浆水经调蓄池排泥泵排入进水泵房管道。 5）、需测定每条廊道的冲洗时间、冲洗波的流速、冲洗波的高度和收集槽的排流时间。通过对廊道冲洗时间和收集槽的排流时间测定，来确定每条廊道顺序冲洗的间隔时间，并对冲洗强度和冲洗程序作具体调整。冲洗波初速应大于5m/s;在离出口5m处, 至冲洗廊道尽头时流速度为1 m/s;. 冲洗波的高度在离出口5m处大于400mm, 至冲洗廊道尽头大于300mm.。 6）、检查冲洗波进入收集槽的翻转情况，调整每个平衡管高度来调整冲洗的强度。 7）、冲洗门系统工作是自动实现的，循环式。每一次冲洗过程结束后，自动进入下一次冲洗过程的准备状态。 8）、当水位下降至排泥泵停泵水位时，排泥泵停止工作，整个调试过程结束。关闭冲洗门存水池进水阀门。 主要技术性能参数表 序号 名称 位置 标准 备注 1 波初速 出口处 >5m/s 2 流速 离出口5m处, 至冲洗廊道尽头 ≥1m/s 3 冲洗波高度 离出口5m处 >400mm 4 冲洗波高度 廊道尽头 >300mm.

100mmx100mmx75mm、重3kg。用以检查冲洗波的剪切力强度以一次冲洗过程所有砖块冲入集水槽为准。 3）、对调蓄池进行晴天模式下的放空冲洗，开启排泥泵房的排污泵，当集水池水位下降至门式冲洗装置浮球液位开关下液位时泵自动停泵，此时集水池液位已低于调蓄池池底标高。每台冲洗门存水池都已蓄满水。 4）、冲洗装置浮球液位开关被集水池的*液位激活, 浮球开关发送脉冲信号给控制系统，控制系统发送指令给油压控制装置，此时油压系统开始工作，冲洗门闸在油压系统作用下瞬时打开，水在水位势能差下形成强有力的席卷流，冲洗系统所造成的冲洗波浪为翻卷式席卷流，有足够的强度带走污泥，波浪的后段保持足够的水量推动其前冲，对池底冲洗，将池底沉淀的淤泥和砖块等卷入集泥槽，后流入调蓄池集水坑，需派水员将集水坑中的用以试验的砖块捞出。
