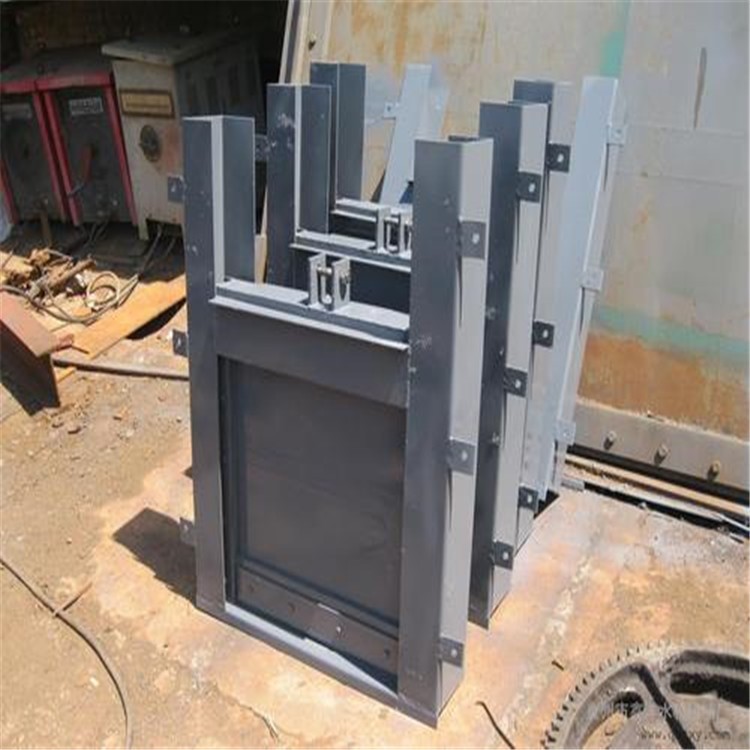

PZ平面定轮钢闸门 平面型钢闸门性能及外形尺寸

新河县兴淼水工设备厂

锈钢闸门又称调节堰门或下开式钢闸门，主要材料为不锈钢或碳钢，橡胶软密封。
不锈钢闸门主要技术参数：
工作压力：0.1MPa
最大工作水头：正向8米 反向3米
工作介质：水、污水
安装方式：垂直安装
正常迎水面：正面迎水

平面钢闸门挡水面板形状为平面的一类钢闸门，直升式平面闸门。

平面钢闸门的组成和结构布置:平面钢闸门是由活动的门叶结构、埋固构件和启闭机机械三部分组成。门叶结构是用来封闭和开启孔口的活动挡水结构。由门叶承重结构、行走支撑以及止水和吊具等组成。埋固构件包括（1）主滑道的轨道；（2）侧轮和反轮的轨道；（3）门楣，底坎；（4）门槽护角、护面和底滥。支承边梁是为于闸门两边支承在滑块或滚轮等行走支撑上的竖向梁。主要承受由主梁等水平梁传来的水压力产生的弯矩，以及纵向联结系和吊耳传来的门重和启闭力等竖向力产生的拉力或压力。

点阵梁支撑混凝土基础，使清扫机运行平稳，工作可靠。在格栅顶部插入格栅，将污物带到清扫机的顶部，完成反向卸荷动作，保持水段的清洁和清洁。电机在框架内是不可见的，保护效果良好，实现无障碍去污。不锈钢牵引链确保不生锈和维护。防腐蚀方案是喷砂防锈+热喷锌+环氧清漆底漆+环氧云铁中间漆+氯化橡胶面漆，保护能力超过20年。清污机性能特性：格栅阀体、旋转齿耙、传动机构、过载保护机构及不锈钢牵引链条等。
