手提式铸铁镶铜闸门安装

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。

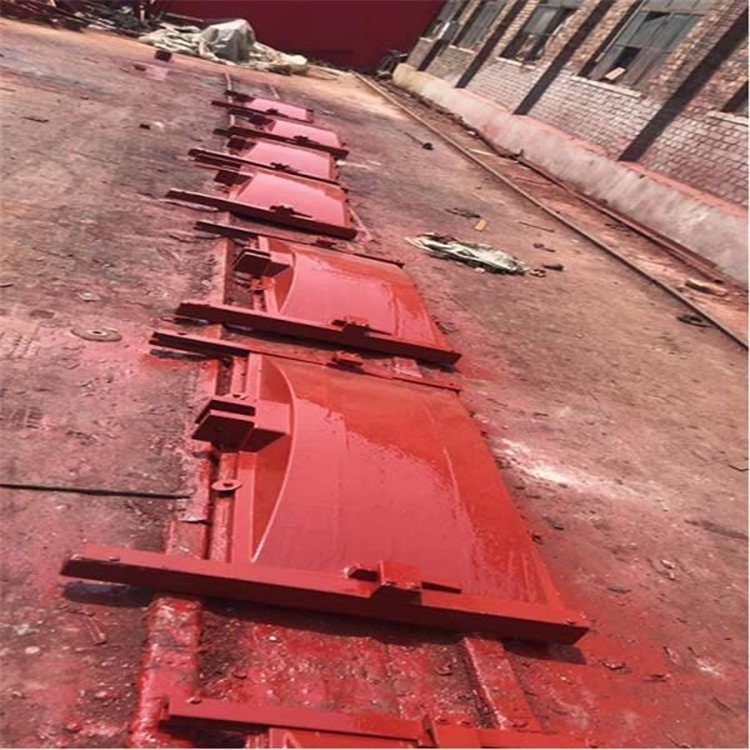

小编了解到，为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按 6 0 度设计，以降低其所受的水压力。
为了铸铁闸门便于制造、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接组装成整体，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度，在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用。

机闸一体闸门

1.由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。4.品种规格齐全，适应性广。

 铸铁闸门具有以下特点：
1、广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
2、闸门结构合理，便于安装，操作简便灵活，便于。
3、防腐能力强，可在PH=6-8的流体酸碱中使用。
4、止水效果好;正常渗水量L0.07L/m.s。
5、按闸门的鲒构形式分为：PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种。
6、规格齐全从0.2x0.26.5x6.5m;口=3米时，为双吊点闸门。
7、该系列闸门主要适用与正向受压止水，根据用户需要可制向止水闸门。

8、在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。
9、根据用户要求，可采用镶铜或镶不锈钢止水。
10、该闸门正常使用水头1-6米，还可承受一定的反向水头，为用户要求，可制造高水头闸门。
11、闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0.3mm以下，方可进行二期浇注。
12、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。
13、闸门上下框设有固定块，可防止闸板在运输吊装等中，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

铸铁闸门广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。铸铁镶铜闸门采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

铸铁镶铜闸门采用明杆式结构形式，平面加筋型，适用于安装在墙上的上开式方型或圆型孔口闸门，其平整的内底与井壁紧密贴合。每个闸门带有丝杆、接杆、连轴节及安装在平台上的带推力轴承的启闭机，并配套护罩、杆导架、基础螺栓等所有附件。闸门的工作原理是闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，以达到截断或疏通水流的作用。

铸铁镶铜闸门.闸板、导轨及吊耳闸板应为整体铸造结构、矩形、带有整体浇铸的水平和垂直方向的加强筋。在负荷时，挠度不得大于构件长度的1/1500。闸板的滑动处应有加工过的凹门槽，铸铁镶铜闸门槽内嵌入有铜质的密封座面，并用与密封座面相同材料制成的沉头螺钉与闸板连接。整个闸板长度的每一边的滑动面处应加工成一台阶结构，此结构与导槽之间保持小于或等于5mm的间隙，闸板的四边均应有楔块，铸铁镶铜闸门闸板上方的垂直线应固结或整体铸造吊耳，用于连接闸杆。在闸板侧边与导轨之间的间隙不得大于3mm，导轨应用不锈钢沉头螺钉与闸框连接或与闸框铸成整体，以防止导轨与闸框之间的相对运动。闸门和闸框的底部应有防止闸板与闸框过度楔紧而设置的可调节顶块。

铸铁镶铜闸门闸框应加工成方形，以便与沟槽断面相匹配。闸门处于全开位置时，闸板至少有一半仍然包含在闸框内。闸框的下边缘应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同的材料制作的沉头螺钉与闸框连接，铸铁镶铜闸门密封封座面应加工到≤3.2μm的表面粗糙度。闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接。闸框与墙框结合面在安装时应充填粘接剂。

铸铁镶铜闸门主要部件与结构特点
它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。
1、门框
门框由铸铁整体浇铸而成，以便镶入青铜密封面。并经时效处理，具有足够的断面，以满足使用要求。门框两侧自带导槽，经精加工之后作门体升降的导轨;门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入表铜密封面。按工作水头15m设计，其抗拉、抗压、抗剪强度的安全系数不小于5，所有结合面全部进行机械加工。

2、门体
门体为整体铸造的方形开板，并经时效处理，并应在迎水面自带“井”字形的加强筋，以适应工作水压的要求，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。闸门工作面平面度误差<0.3mm，粗糙度误差<3.2um。门体侧向设滑块，能较好的轨道不平造成的局部高压带来的各种危害。门体上端设有吊耳，与门板连接，吊耳的受力点靠近门板 线，吊耳为铸钢，门体与吊耳的两接面经精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。按 工作水头设计，其抗拉、抗压、抗剪强度的安全系数大于5，门体支承面及接触面经机械加工。
