手提式铸铁镶铜闸门价格

闸门的结构及特点：

闸门由闸板、闸框、压板、止水销、吊鼻等组成。按结构形式分为：PGZ整体式和组合式两种。

闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以保证中水效果，实现良好的止水目的。每米长度的渗水量不超过0.03升/秒。

手提式铸铁闸门的特点：铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。

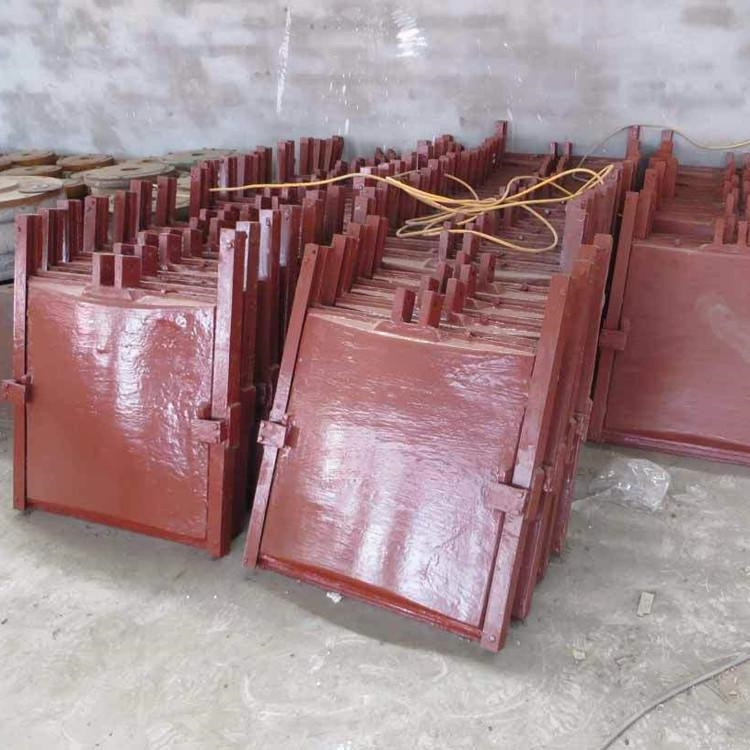

铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。

闸门的安装与调整：

1、在闸门安装前，首先检查各部连接部位的螺栓是否因运输装卸中造成的松动，如有松动应以加固。

2、检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。

3、闸门需要整体安装，严禁拆开安装。

4、安装调整，闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，蕞后可进行二期浇注。

性能及结构

  1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。

  2﹑形式：洞口式闸门

  3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。

  4﹑工作场所：室外

  5﹑安装形式：洞口式

适用范围 主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。

用于要求正反止水的工程。1、闸板与闸框为锥度配合形式，此结构可使闸门闭合实现良好

的止水效果。2、闸门安装简单方便。

专业生产卷扬启闭机，卷扬式启闭机广泛用于各种水利、水电工程；

我厂产品大、中、小型规格齐全，机型结构紧凑，承载能力大，运行平稳可靠，安装维修

简便，可实现现场和远程控制。卷扬启闭机机型有单调点和双吊点，双吊点配有中间连接轴

镶铜铸铁闸门主要由门框、门板、密封圈和可调式楔形块等部件组成。结构简单、

耐用；安装、调试、使用、维护方便；闸门的门体、门框等由灰铸铁制成，结构强度高，

耐腐蚀性好，承压能力大。门板设于迎水面（单向）的承受压力为0.1Mpa，门板正、反两

面都承受水压（双向）的承受压力为0.03Mpa；密封面采用青铜精密加工，密封性好，渗水

量小。

关于使用保养

1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。

2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。

3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。

关于安装调试

1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。

2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。

3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。

4、 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。

使用与维护

1﹑在通常情况下，各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。

2﹑使用手动闸门时启闭机用力要均匀，不要在起升或关闭时用力过猛，以免损伤定位装置。

3﹑手动时不可进行电动操作，电机驱动时手轮不可旋转，所有结合面的密封处无渗漏。

4﹑由电动变为手动时，即用人工切换手柄向手动方向推动，当推动到一定位置时中间离合器脱离涡轮与手动轴爪呲合成为手动状态;手动变为电动时为自动切换。要求在半启闭状态下工作，可由操作人员根据经验选择电动或手动。

5﹑要求对启闭机齿轮﹑轴承﹑丝杆等部件每季度加注润滑油一次。

产品详情
1、闸门系列产品材质：铸铁闸门、钢制闸门、不锈钢闸门、球墨铸铁闸门，铝合金闸门

2、闸门系列产品外形：方形、圆形、平面平板形、平面拱形、组装型、平面式、下开式

3、闸门系列产品形式：单向止水、双向止水、单吊点和双吊点
