一、结构设计特点

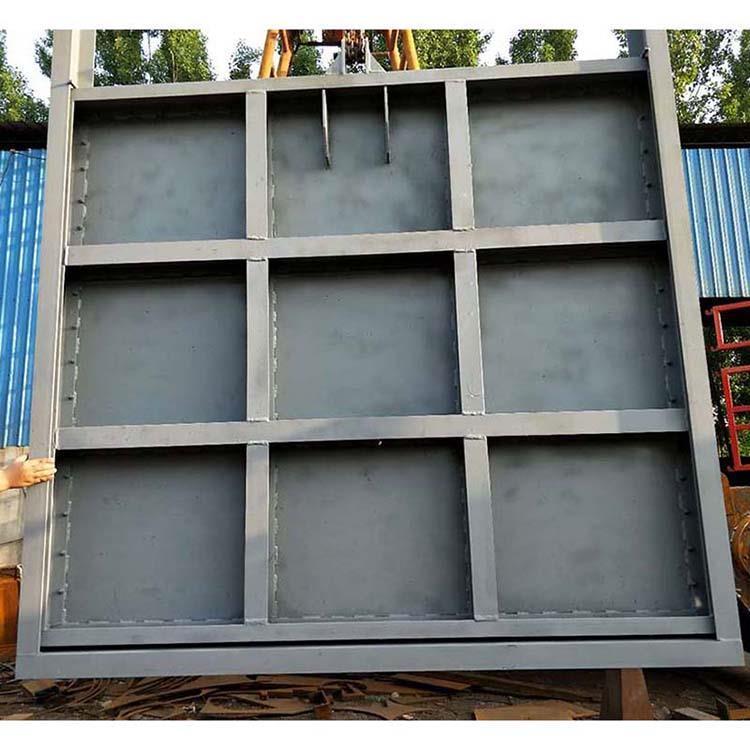

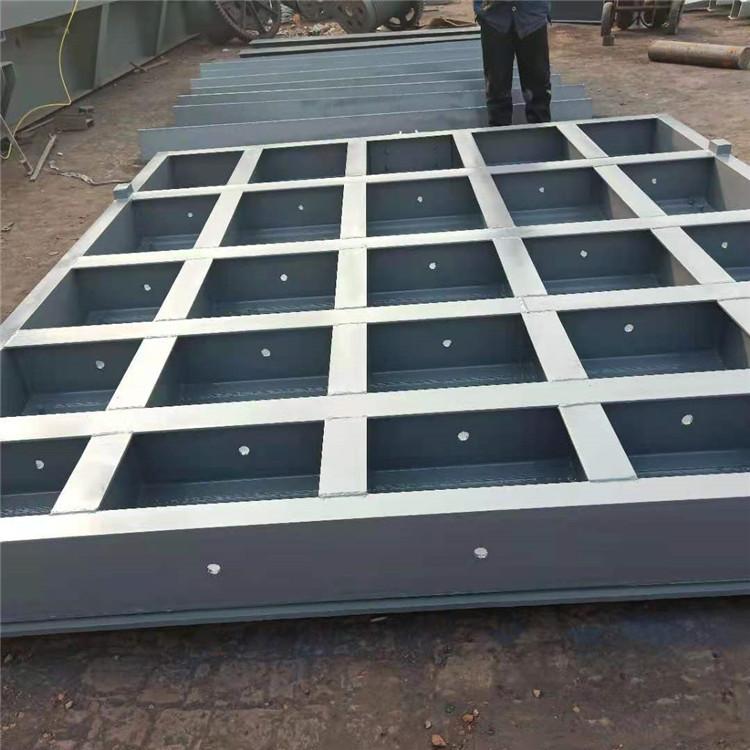

整体化构造
闸板与门框采用一体化焊接或螺栓连接，消除传统分体式闸门的拼接缝隙，提升整体刚性和抗变形能力。
适用于高水头、大跨度工况（如水头达10米以上、跨度超5米），结构稳定性优于分体式闸门。
轻量化与高强度平衡
材质选用Q235B碳钢或304/316L不锈钢，通过有限元分析优化板厚分布（如门框壁厚8-12mm，闸板厚度6-10mm），在保证强度的同时降低自重（较传统铸铁闸门减重30%-50%）。
适用于人工手动操作或小型电动启闭机，降低配套设备成本。
导向与密封系统
双侧导轨采用“L型+斜面”复合结构，导轨间距误差控制在±1mm内，确保闸板垂直升降无卡阻。
密封条采用三元乙丙橡胶（EPDM），通过“刀口式”压紧设计（压缩量3-5mm），实现正向渗水量≤0.5L/m·min（国家标准≤1.25L/m·min），反向密封性能提升60%。

二、性能优势
耐腐蚀与长寿命
表面处理采用“喷砂除锈（Sa2.5级）+热喷锌（厚度≥80μm）+环氧富锌底漆（厚度≥60μm）+氯化橡胶面漆（厚度≥80μm）”四层防护，中性盐雾试验≥1000小时无锈蚀。
预期使用寿命达20年以上，较普通闸门延长5-8年。
低阻力与高效启闭
闸板与导轨接触面经抛光处理（粗糙度Ra≤3.2μm），配合滚轮或滑块设计，启闭力矩降低40%-50%。
电动启闭速度可达0.2-0.5m/min，手动操作单圈行程≤90°，操作效率提升3倍。
定制化与通用性
支持非标尺寸定制（宽度0.5-8m，高度0.3-6m），适应不同渠道断面。
预留法兰、预埋件等接口，可与现有管道、渠道无缝对接，减少改造工程量。

三、适用场景分析
水利工程
水库溢洪道：快速启闭控制泄洪流量，响应时间≤30秒。
灌溉渠道：调节水位精度±1cm，满足精准灌溉需求。
市政工程
污水处理厂：截断含腐蚀性介质（pH值3-11）的污水，密封寿命≥5年。
城市内涝防治：配合液动启闭机，实现暴雨时1分钟内全开排水。
工业应用
电厂循环水系统：承受0.6MPa水压，过滤粒径≥5mm的杂质。
矿山尾矿库：抗泥沙磨损（含沙量≤50kg/m3），维护周期延长至2年。
四、维护管理优势
快速检修
密封条采用“卡槽式”安装，更换时间≤1小时/条，较传统螺栓固定方式效率提升80%。
闸板与导轨间隙可通过调节螺栓微调，无需拆卸整体结构。
智能化兼容
可集成液位传感器、压力传感器，实现远程监控与自动启闭。
支持SCADA系统接入，数据传输延迟≤500ms。
五、与同类产品对比
指标 钢制一体插板闸门 传统铸铁闸门 钢制叠梁闸门
密封性能 ≤0.5L/m·min ≤1.25L/m·min ≤1.5L/m·min
启闭力矩 降低40%-50% 较高
使用寿命 20年以上 10-15年 8-12年
维护成本 年均降低30% 中等 （需频繁更换密封）
适用水头 ≤15m ≤8m ≤6m

结论
钢制一体插板闸门凭借其高强度、耐腐蚀、低维护的核心优势，尤其适用于以下场景：

高水头、大跨度水利工程（如水库、堤坝）；
腐蚀性介质环境（如污水、海水）；
需频繁启闭或远程控制的工况（如城市排水、工业循环水）。
对于预算有限且启闭频率低的场合，可考虑钢制叠梁闸门；若需兼顾成本与性能，传统铸铁闸门仍为可选方案。建议根据具体工况（如水头、介质、操作频率）进行技术经济比选。
