一、核心结构与作用

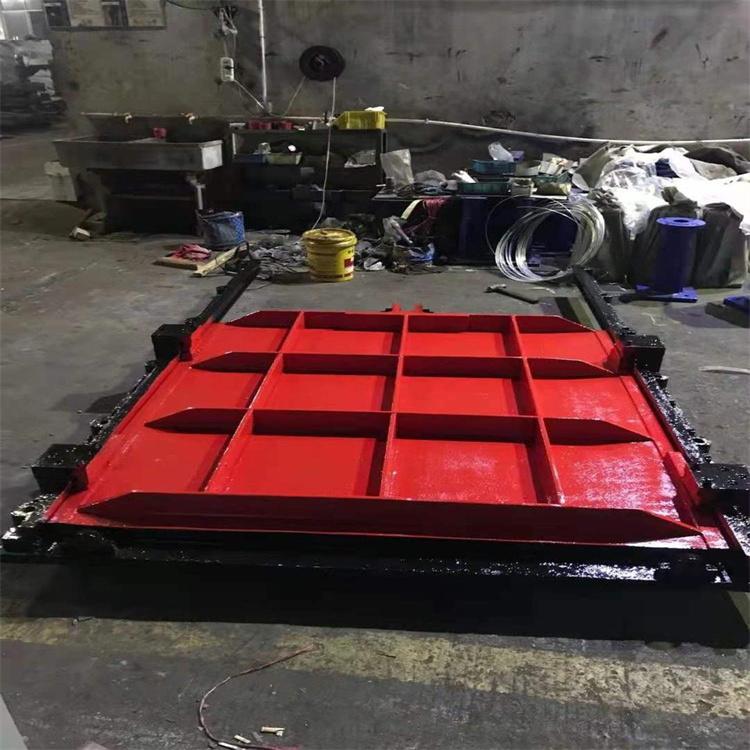

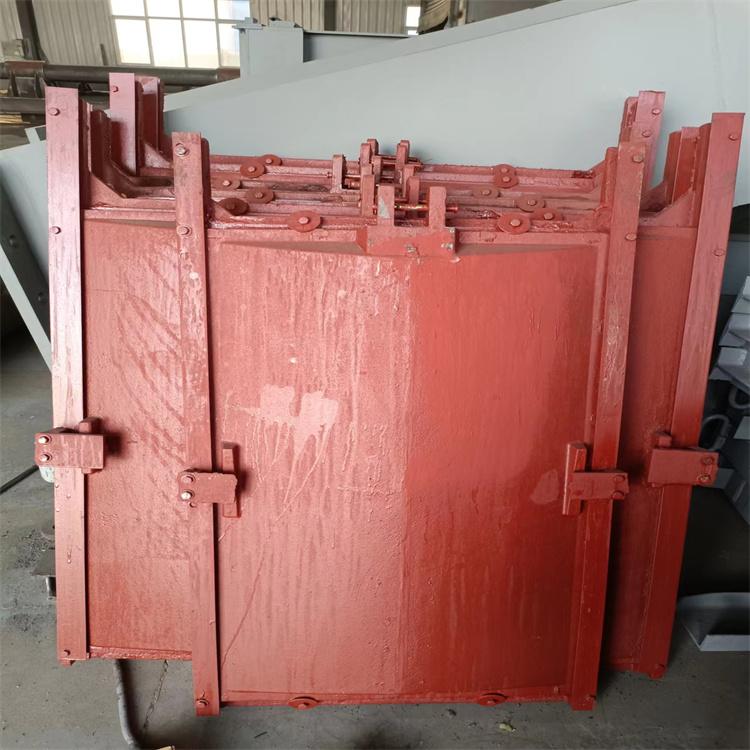

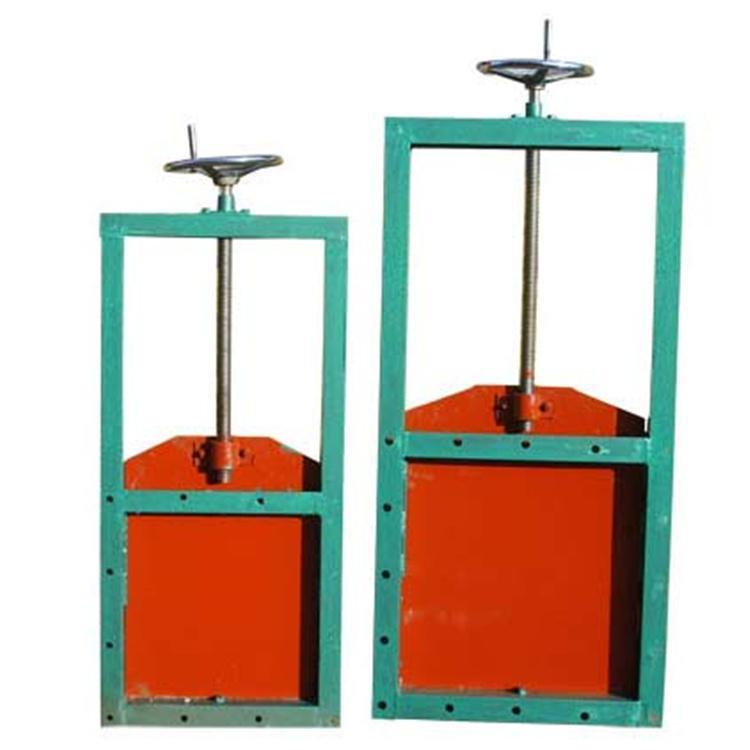

• 闸门框架：固定在水渠的预设槽口或墙体中，两侧设有垂直的滑槽，为闸门板的滑动提供轨道，同时起到支撑和定位作用。
• 闸门板（抽板）：可上下滑动的主面板，通常与水渠宽度匹配，通过遮挡或露出水流通道控制水流。
• 手提部件：连接在闸门板顶部的把手或提杆，供人工操作时握持，实现闸门板的升降。
• 密封装置：闸门板边缘或框架滑槽内侧安装的橡胶密封条，用于增强闸门关闭时的止水效果。

二、水流控制的基本原理

1. 关闭状态
   闸门板通过手提操作沿滑槽降至 点，完全遮挡水渠的过水断面。此时，闸门板边缘的密封条与框架滑槽紧密贴合，利用橡胶的弹性填充间隙，阻止水流通过，实现水渠截流（如阻断水流进入某段渠道，或蓄积水位）。
2. 开启状态
   向上提拉手提部件，带动闸门板沿滑槽上升，逐渐露出过水断面。露出的面积越大，水流通过的截面越大，流量也就越大。当闸门板升至 点时，过水断面完全开放，水流可不受阻碍地通过水渠。
3. 流量调节
   通过控制闸门板的升降高度，调整其遮挡过水断面的比例（即露出的水流通道大小），从而精准调节通过的水量。例如：灌溉时只需开启 1/3 高度，即可减少流入农田的水流；排水时则可完全开启，加快水流速度。

三、滑动与密封的配合机制

• 滑动顺畅性：滑槽内部通常经过打磨或处理，减少闸门板滑动时的摩擦；部分金属材质闸门会在滑槽与闸门板接触部位预留微小间隙，既保证滑动灵活，又通过密封条填充间隙实现止水。
• 止水密封性：关闭时，闸门板自身重力（或手动按压）使密封条与框架紧密挤压，形成环形密封带，阻止水从闸门板与框架的缝隙中渗漏，尤其在低水位差场景（如农田水渠）中，这种机械密封足以满足止水需求。

四、适配水渠场景的设计细节

• 闸门板重量轻（材质多为树脂、聚乙烯或轻型铸铁），单人即可轻松提拉。
• 滑槽与闸门板的配合精度无需过高，通过密封条弥补间隙，兼顾操作便捷性与止水效果。
• 部分闸门会在板体中部预留小孔，当闸门未完全开启时，小孔可作为辅助过水通道，进一步细化流量调节（如微量补水场景）。
